在了解USB4之前，需要先梳理一下USB的发展历程。

USB的演变

USB是一种传输数据的协议规范，也是一种接口技术规范。1996年由美国的Intel、微软、康柏、DEC和IBM，日本的NEC，加拿大的北方电信公司等七家业界巨头组成的非盈利组织USB标准化组织（USB Implement Forum，简称USB-IF）推出了USB 1.0，之后推出了速度更快的USB 1.1和USB 2.0。

2008年，由Intel，苹果，惠普，微软，瑞萨电子，意法半导体和德州仪器等组成的USB 3.0 Promoter Group行业技术联盟发布了USB 3.0，然后转移给了USB-IF来管理和维护。2013年到2019年之间，Intel等大公司联合的USB 3.0 Promoter Group相继推出了USB 3.1、USB 3.2和USB4协议规范，在USB-IF官网上发布和更新。

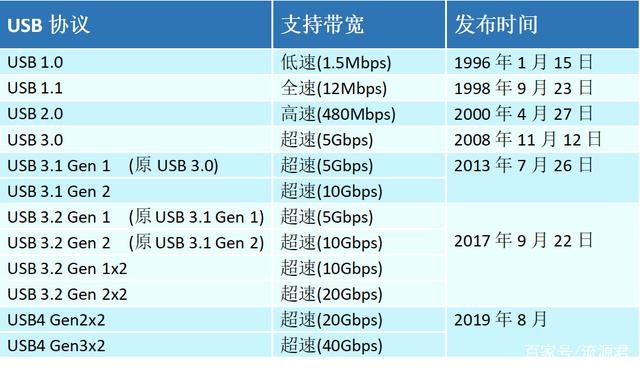

从USB的演变图中可以看出，USB从最开始推出的USB 1.0到USB4共经历了24年。最明显的改进就是带宽的增加，在USB 2.0及之前主要支持低速(1.5Mbps)、高速(12Mbps)和全速(480Mbps)。到了USB 3.0开始进入超速模式，而且每升级一次，带宽就翻倍，从最开始的5Gbps到了现在的40Gbps。

USB接口按照规范分为USB1.0、USB 1.1、USB2.0、USB 3.0。我们经常说的USB2.0接口和USB 3.0接口就是按照USB规范来分类的。2013年USB 3.0改名为USB 3.1 Gen 1，同时推出了10Gbps带宽的USB 3.1 Gen 2，两者统称为USB 3.1。到了2017年，USB 3.1 Gen 1和USB 3.1 Gen 2分别改名为USB 3.2 Gen 1和USB 3.2 Gen 2。同时加入了带宽为10Gbps的USB 3.2 Gen 1x2和带宽为20Gbps的USB 3.2 Gen 2x2，这4个统称USB 3.2。

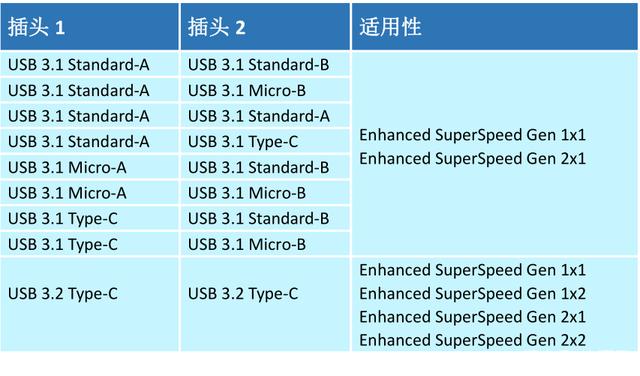

至此，进入了USB 3.2时代，而USB 3.0的名字已经成为历史。总之，USB 2.0还保留着，而USB 3.0现在已经被USB-IF协会改名为USB 3.2 Gen 1了，而且还多了USB 3.2 Gen 2、USB 3.2 Gen 1x2和USB 3.2 Gen 2x2。其中USB 3.2 Gen 1x2和USB 3.2 Gen 2x2表示USB 3.2 Gen 1和USB 3.2 Gen 2的双通道模式，而USB 3.2 Gen 1和USB 3.2 Gen 2是单通道模式。单通道和双通道是什么意思呢？说明之前，来看下面的图。

USB接口按照型号分为Type-A，Type-B和Type-C三种。Standard-A属于Type-A，Micro-B属于Type-B。从上图看出，USB 3.1接口及之前，除了Type-C，还有Type-A和Type-B这两种型号，而到了USB 3.2接口就只支持Type-C了。这就与USB接口的单通道模式和双通道有关，下面进行介绍。

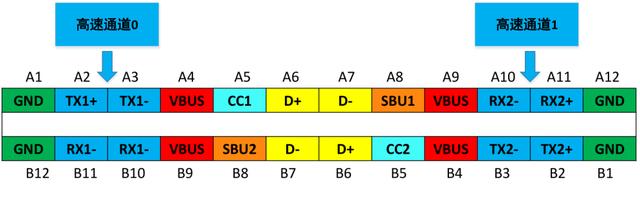

USB Type-C母座

上图为USB Type-C母座，共有两个通道，即高速通道0和高速通道1，我们称之为Lane 0 Adapter和Lane 1 Adapter。即通道0适配器和通道1适配器 。这里的适配器可以看成是信号转换器。USB是全双工通信，每一个通道有两个差分对，一个用于发送，一个用于接收。即差分对TX1+和TX1-用于发送数据，差分对RX2+和RX2-用于接收数据，两个差分对组成高速通道0，即Lane 0 Adapter。同理，差分对RX2+和RX2-用于接收数据，差分对TX2+和TX2-用于发送数据，两个差分对组成高速通道1，即Lane 1 Adapter。 与Lane 0 Adapter和Lane 0 Adapter相连的通道称为Lane 0和Lane 1。

单通道模式

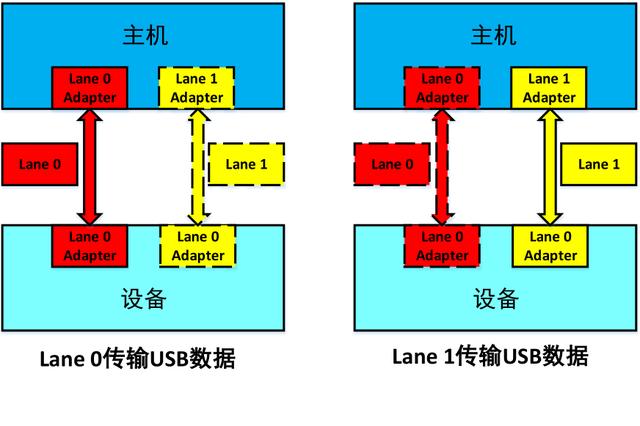

单通道传输USB 数据

单通道模式就是只有lane 0和lane 1其中之一来传输USB数据，另一个用作其他用途。比如USB 3.2 Gen 1和USB 3.2 Gen 2，都是通过单通道来传输数据的。其中USB 3.2 Gen 1的传输速度为5Gbps，因为单通道是发送和接收同时进行，所以传输速度指的是发送或者接收中的一个的速度。

就拿lane 0来说，有TX1+、TX1-和RX2+、RX2-这两个差分对，lane 0的传输速度指的就是TX1+、TX1-差分通道的速度为5Gbps，或者说是RX2+、RX2-差分通道的速度为5Gbps，用lane 1的传输数据时，速度同理。USB 3.2 Gen 2的传输速度为10Gbps，在USB 3.2 Gen 1基础上翻倍了，其实就是说USB 3.2 Gen 2通过lane 0的发送或者接收的差分通道传输速度翻倍为10Gbps，同理用lane 1传输数据时，发送或者接收的差分通道传输速度也是10Gbps。

双通道模式

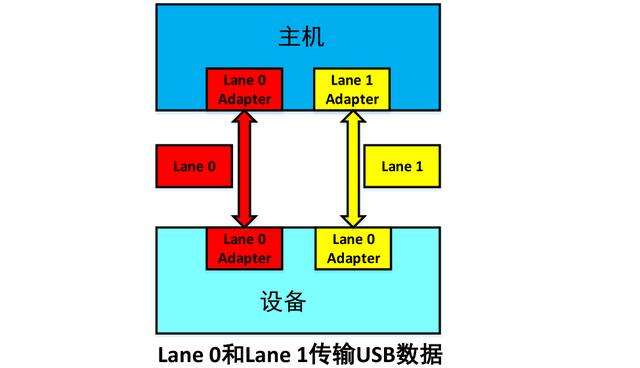

双通道传输USB数据

双通道模式就是lane 0和lane 1都用来传输USB数据。比如USB 3.2的USB 3.2 Gen 1x2和USB 3.2 Gen 2x2，USB4中的USB4 Gen2x2和USB4 Gen3x2，都是通过双通道来传输数据的。如何判断是单通道模式，还是双通道模式？“Gen”后面数字如果带有“x2”字样就表示双通道模式，如果没有“x2”字样或者写的是"x1"字样，就表示单通道模式。

同一个USB版本规范，双通道模式传输速度是单通道传输速度的2倍。比如USB 3.2 Gen 1x2的传输速度是USB 3.2 Gen 1传输速度的两倍，因为USB 3.2 Gen 1传输数据只用了一个5Gps的通道 ，而USB 3.2 Gen 1x2传输数据用了两个5Gps的通道，所以传输速度就变为了10Gbps。单通道传输的USB 3.2 Gen 2 的传输速度是在同样单通道传输的USB 3.2 Gen 1(5Gbps)基础上翻倍了，变成了10Gbps，同理，双通道传输的USB 3.2 Gen 2x2的传输速度自然就变成了USB 3.2 Gen 2的2倍，即20Gbps。

USB4的USB4 Gen2x2是双通道传输，维持了USB 3.2 Gen 2x2同样的传输速度20Gbps。USB4的USB4 Gen3x2也是双通道传输，在USB4 Gen2x2基础上翻倍，变成了40Gbps。上面提到过，从USB 3.2开始就只支持USB Type-C接口，而不再支持Type-A和Type-B接口了。这是为什么呢？

因为从USB 3.2开始定义了USB数据传输的双通道模式，即两组差分对用来发送，两组差分对用来接收，需要4组差分对，只有USB Type-C接口能提供4组差分线。单通道模式是一组差分对用来发送，一组差分对用来接收。Type-A和Type-B接口只能提供2对差分线，只适用于单通道模式。总之，因为引入了双通道传输USB数据的模式，所以使得USB 3.2及之后的USB4都只能支持USB Type-C接口。

USB4的诞生

在介绍USB4之前就不得不提一下Intel和苹果公司合作推出的雷电协议。雷电协议是组合协议，整合了DisplayPort协议(简称DP)和PCI-Express协议(简称PCIe)而成。先后推出了雷电1和雷电2协议，但都反响平平。后来推出了雷电3协议（Thunderbolt 3，简称TBT3），传输速度达到了40Gbps。Intel这次选择将协议交给了USB-IF协会。

2019年，USB-IF在USB 3.2的基础上整合了雷电3协议（简称TBT3），推出了USB4 Gen 2x2和USB4 Gen 3x2。这次改名和以往不同的是依然保留了USB 3.2的名字。USB4就是在原先USB 3.2传输速度基础上进行了倍增，达到了40Gbps，也就是USB4 Gen 3x2的速度。USB4同时支持USB 3.2和TBT3的传输。总之，USB4=USB 3.2+TBT3。USB4和USB 3.2一样，也有单通道模式和双通道模式。USB4接口和USB 3.2接口一样，都支持搭载USB PD快充协议。

USB4的带宽分配

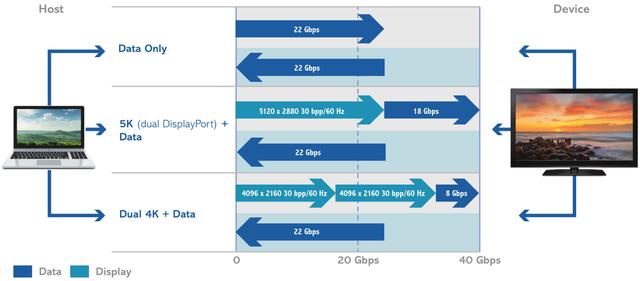

USB4整合了多个协议，可以同时支持更多设备，其中就涉及到带宽的分配，从下图可以看出USB4最多分配22Gbps的带宽用于数据传输，最少18G的带宽用于支持显示。可以连接一个分辨率为5120x2880(5k)，刷新率60Hz，色深30bit的显示器，剩下18Gbps的带宽用于传输数据；也可以连接两个分辨率4096x2160(4k)，刷新率60Hz，色深30bit的视频，剩下8Gbps的带宽用于传输数据。

注：上面的图片来自英特尔的雷电3官网

USB4的应用

USB4的应用如下：

1、USB4如果只传输USB 3.2数据，可以占用20Gbps带宽。如果接支持USB 3.2 Gen 2x2的移动硬盘，速度明显会比我们过去用的USB 3.0快很多。

2、USB4可以输出高清视频和数据，比如可以接双4k 60Hz显示器或单个5k 60Hz显示器，还因为支持PCIe协议，可以外接显卡、固态硬盘，扩展坞等。

3、USB4高速通道如果只传输视频，可以占用80Gbps的带宽，支持到DP 2.0。可以进行8k 60Hz分辨率，30bit颜色深度的高清显示。

4、USB4支持USB PD快充，最高可以达到100W功率充电。
